Neardomieji bandymai ir paviršiaus patikra naudojant pramoninį alpinizmą

Neardomoji kontrolė (NDT) ir plieno dangų inspektavimas

Pramoninių plieno konstrukcijų ir suvirinimo siūlių neardomieji bandymai bei dangų patikra; prieiga ir inspektoriaus kvalifikacija derinamos pagal projektą.

Pramoninių plieno konstrukcijų ir suvirinimo siūlių neardomieji bandymai bei dangų patikra; prieiga ir inspektoriaus kvalifikacija derinamos pagal projektą.

„Gridinta“ teikia pramoninių konstrukcijų neardomosios kontrolės (NDT) ir dangų patikros paslaugas sausumoje bei jūroje. Kai patikros vietai ir užduočiai tinka prieiga virvėmis, galima sumažinti pastolių poreikį. Ar įrenginį reikia stabdyti ir atjungti, priklauso nuo metodo, tikrinamos vietos ir objekto leidimų. Inspektoriaus kvalifikacija ir jos taikymo ribos patvirtinamos konkrečiam projektui.

„Gridinta“ yra IRATA Full Operator narė, 6036/O. Įmonės kokybės vadybos sistema sertifikuota pagal ISO 9001:2015 (sertifikatas GKLT-0480-QC, galioja iki 2028 m. vasario 27 d.), o jo sritis – „Statinių projekto įgyvendinimo aptarnavimas, techninė priežiūra, konsultacijų teikimas“.

Ieškote darbo ar mokymų NDT srityje? Skaitykite apie pramoninio alpinizmo ir NDT specialisto kvalifikacijų derinimą.

SUSISIEKITE

SUSISIEKITE

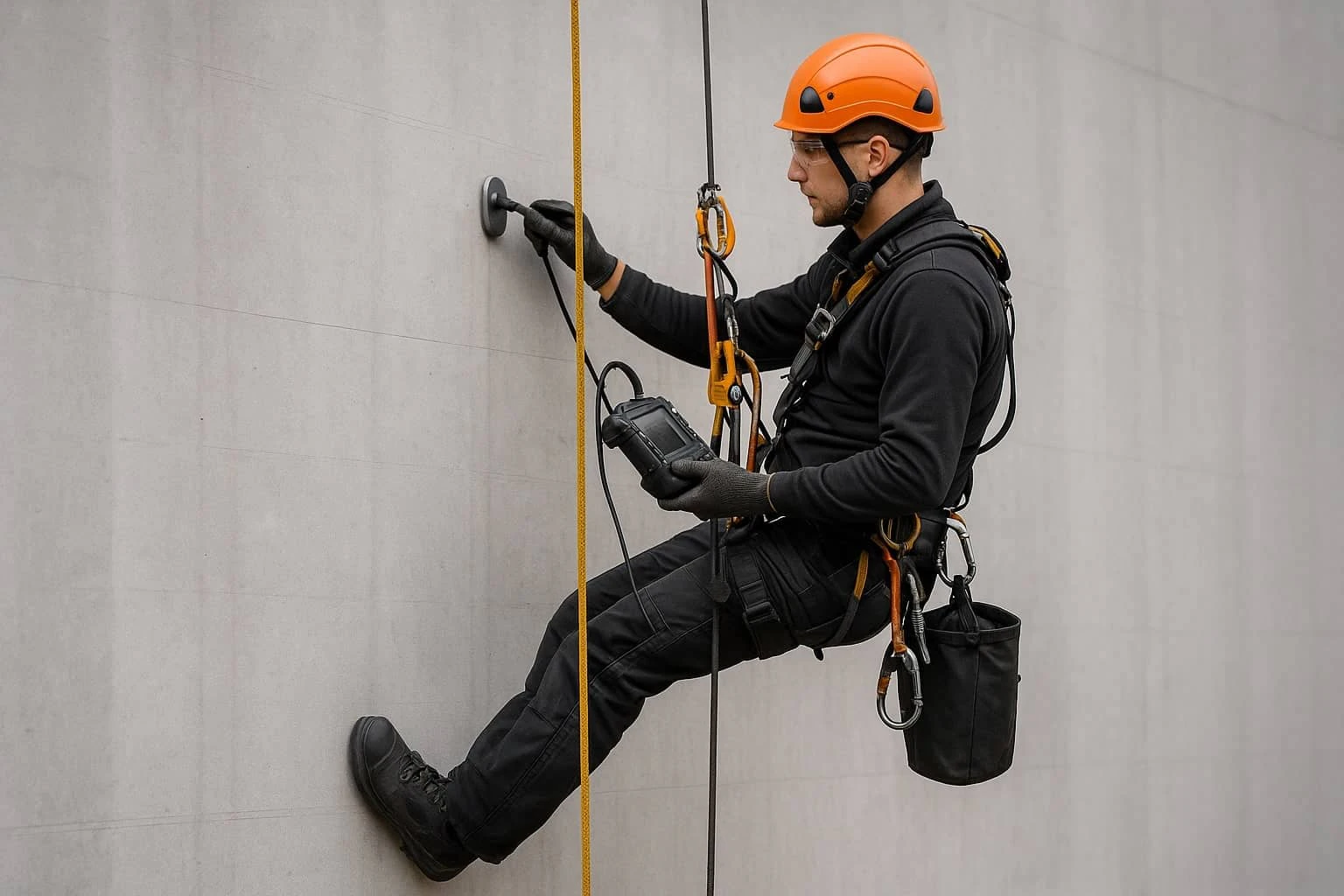

Neardomieji bandymai ir paviršiaus patikra naudojant pramoninį alpinizmą

Neardomieji bandymai ir dangų patikra: ką parodo rezultatai

Siūlės ar pagrindinio metalo būklė ir apsauginės dangos būklė yra skirtingi patikros klausimai. Dangos storio rodmuo neparodo po ja esančio metalo storio. Patikros plane įvardykite tikrinamą medžiagą, ieškomą pažeidimą, zonas, metodą ir priėmimo kriterijus.

Metodų paskirtis, ribos ir sutariamas įrašas
Medžiaga ar patikros klausimasMetodasSvarbi ribaAtaskaitos rezultatas
Matoma siūlės ar paviršiaus būklėVT / vizualinė kontrolėTik matomos ir pasiekiamos vietosZonos, nuotraukos ir matomi neatitikimai
Feromagnetinio metalo paviršinės ir arti paviršiaus esančios indikacijosMT / magnetinių dalelių kontrolėTinka įmagnetinamoms medžiagoms; ne visam tūriuiIndikacijų vietos ir vertinimas pagal kriterijus
Į paviršių atsiveriantys netobulumaiPT / penetrantinė kontrolėReikalingas tinkamas švarus, neporėtas paviršiusIndikacijų vietos ir charakteristikos
Metalo storis arba vidiniai netobulumaiUT / ultragarsinė kontrolė pagal atskirą užduotįGeometrija, paviršius ir garso sklidimas riboja aprėptįMatavimo vietos ir rodmenys arba defektoskopijos rezultatai
Vidinės ertmės matomas paviršiusBoroskopinė apžiūraTik kameros matymo laukasPažymėtos nuotraukos ir nepasiektos vietos
Apsauginio dažų sluoksnio storisSausos dangos storio matavimasMatavimo taškų planas; neparodo metalo storio ar sukibimoZonos, rodmenys, prietaisas ir sutartas vertinimas

Metodų ribas aprašo ASNT: MT, PT ir UT. ISO 19840 apima sausos dangos storio matavimą ir priėmimo kriterijus ant šiurkštaus paviršiaus. Konkretaus projekto kriterijai ir personalo kvalifikacija suderinami atskirai.

Iliustracinė aprėpties schema: patikrintos, dėl prieigos nepatikrintos ir į užsakymą neįtrauktos zonos žymimos skirtingai.
Iliustracinė aprėpties schema: patikrintos, dėl prieigos nepatikrintos ir į užsakymą neįtrauktos zonos žymimos skirtingai. Atverti viso dydžio schemą

Plačiau apie suvirinimo siūlių defektų patikrą, korozijos po izoliacija metodų ribas ir WPS bei kvalifikacijų dokumentus.

Profesionalios neardomosios kontrolės (NDT) paslaugos

NDT yra būtina siekiant aptikti vidinius ir paviršinius plieno defektus nepažeidžiant konstrukcijos. Mūsų specialistai naudoja pažangius įrankius ir patikrintus metodus, kad nustatytų įtrūkimus, koroziją ir suvirinimo defektus – dar prieš jiems tampant kritinėmis problemomis. Viena dažniausių užduočių – suvirinimo siūlių kontrolė, kuriai pagal projekto reikalavimus taikome vizualinius, magnetinių dalelių, penetrantinius ar ultragarsinius metodus.

Mūsų taikomos NDT technikos apima:

  • Ultragarsinę kontrolę (UT) vidiniams defektams nustatyti

  • Magnetinių dalelių kontrolę (MT) suvirinimo siūlėms tikrinti

  • Penetrantinę kontrolę (PT) paviršiniams įtrūkimams aptikti

  • Vizualinę kontrolę (VT), atliekamą kvalifikuotų inspektorių

  • Boreskopo / endoskopinę apžiūrą uždarose erdvėse

Šie patikrinimai yra itin svarbūs prevencinei priežiūrai, atitikčiai reglamentams ir įrangos tarnavimo laikui prailginti.

Plieno dangų patikra ir dangos storio matavimas

Danga yra tiek gera, kiek kokybiškai ji užtepta ir kaip laikui bėgant išlaiko savo savybes. „Gridinta“ atlieka detalius paviršių dangų inspektavimus, kad užtikrintų apsauginių sluoksnių vientisumą, tolygumą ir atitikimą techninėms specifikacijoms.

Plieno paviršių dangų inspektavimas apima:

  • Dangos storio matavimą

  • Sukibimo ir vientisumo testus

  • Paviršiaus paruošimo įvertinimą

  • Korozijos žemėlapių sudarymą ir analizę

  • Patikrinimus jūrinėje ir ofšorinėje aplinkoje

Mes padedame užtikrinti plieno dangų veiksmingumą ir anksti nustatyti pradinę degradaciją dar prieš atsirandant pažeidimams.

Nustačius dangos pažeidimus, jos atnaujinimą galima planuoti kartu su dažymo darbais aukštyje.

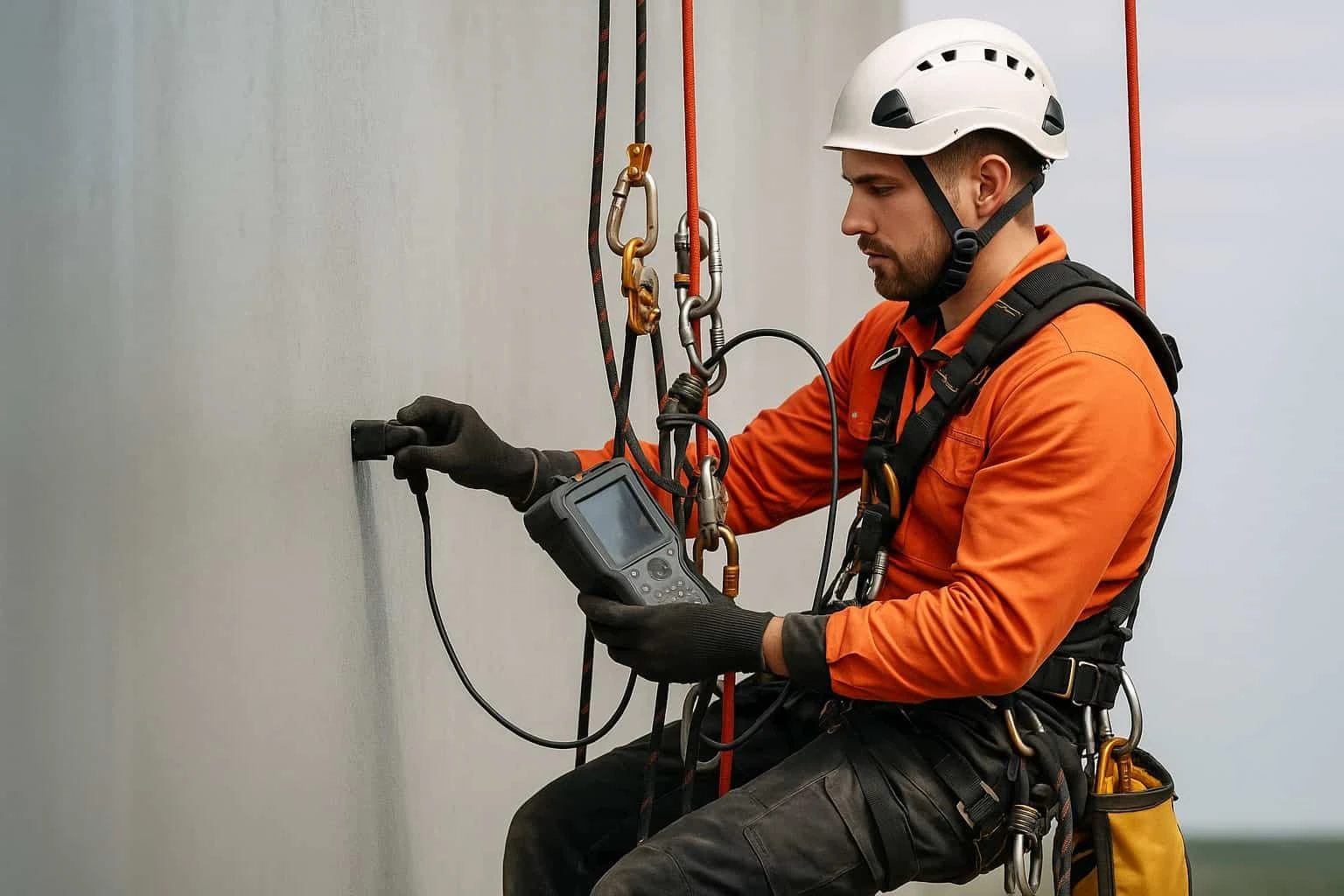

Neardomieji bandymai naudojant pramoninį alpinizmą

Reikia NDT ar plieno paviršių dangų inspektavimo?

Užtikrinkite, kad jūsų plieninės konstrukcijos būtų patikimos, o dangos atliktų savo funkciją.
Susisiekite su „Gridinta“ jau šiandien ir užsisakykite profesionalų NDT arba dangų inspektavimą su pramoninio alpinizmo tikslumu.

Inspektavimo apimtis ir rezultatai

Tinkami kontrolės metodai parenkami pagal medžiagą, konstrukciją, tikėtinus defektus, paviršiaus būklę ir projekto reikalavimus. Todėl prieš darbą svarbu pateikti brėžinius, suvirinimo ar dangos specifikacijas, ankstesnių patikrų duomenis, tikrinamų zonų sąrašą ir priėmimo kriterijus. Jei dalis konstrukcijos yra sunkiai pasiekiama, inspektavimą galima planuoti kartu su pramoninio alpinizmo darbais.

Ataskaitos apimtis suderinama iš anksto. Joje gali būti patikrintų vietų sąrašas ir identifikavimo duomenys, taikyti metodai, matavimų ar apžiūros rezultatai, nuotraukos ir nustatytų neatitikčių registras. Nustačius trūkumų, remonto ar priežiūros darbus galima derinti su suvirinimo ir montavimo paslaugomis arba atitinkamomis vėjo jėgainių priežiūros paslaugomis. Atsiųskite techninį darbų aprašą, kad būtų galima įvertinti apimtį.

Straipsniai

Susijusios temos:

Dažniausiai užduodami klausimai

Kokias NDT ir dangų inspektavimo paslaugas teikia „Gridinta“?
„Gridinta“ teikia neardomosios kontrolės (NDT) ir plieno paviršių dangų inspektavimo paslaugas pramoninėms konstrukcijoms, kurių būklę reikia įvertinti saugiai ir tiksliai. Apimtis gali apimti defektų nustatymą, dangų patikras, korozijos vertinimą ir, prireikus, inspektavimą aukštyje taikant pramoninio alpinizmo metodus.
Kam naudojama neardomoji kontrolė?
Neardomoji kontrolė (NDT) naudojama vidiniams ir paviršiniams defektams nustatyti nepažeidžiant tikrinamos konstrukcijos. Ji padeda aptikti įtrūkimus, koroziją, suvirinimo siūlių defektus ir kitus ankstyvus irimo požymius, kol jie neperaugo į didesnius gedimus.
Kokius NDT metodus gali taikyti „Gridinta“?
Pagal darbų apimtį „Gridinta“ gali taikyti ultragarsinę kontrolę (UT), magnetinių dalelių kontrolę (MT), penetrantinę kontrolę (PT), vizualinę kontrolę (VT) ir boreskopo ar endoskopinę apžiūrą uždarose ar sunkiai pasiekiamose vietose. Tinkamas metodas priklauso nuo medžiagos, defekto tipo ir inspektavimo tikslo.
Kaip parenkami neardomųjų bandymų (NDT) metodai?
Metodai parenkami pagal medžiagą, jungties ar konstrukcijos tipą, ieškomų defektų pobūdį, paviršiaus būklę, prieinamumą ir projekto priėmimo kriterijus.
Ką apima plieno paviršių dangų inspektavimas?
Plieno paviršių dangų inspektavimu tikrinama, ar apsauginės dangos yra vientisos, tolygios ir atlieka savo funkciją. Tai gali apimti dangos storio matavimą, sukibimo ir vientisumo patikras, paviršiaus paruošimo vertinimą, korozijos žemėlapių sudarymą ir, kai aktualu, konkrečiai aplinkai būdingas patikras.
Kodėl plieninėms konstrukcijoms svarbus dangų inspektavimas?
Dangos saugo plieną nuo korozijos ir aplinkos poveikio, tačiau laikui bėgant jos dėvisi. Reguliarus dangų inspektavimas padeda anksti nustatyti silpnas vietas, įvertinti, ar dangų sistema vis dar veikia, ir laiku suplanuoti priežiūrą, kol neatsirado konstrukcijos pažeidimų.
Ar galite atlikti NDT ir dangų inspektavimą aukštyje?
Taip. „Gridinta“ gali atlikti šiuos inspektavimus aukštyje naudodama pramoninį alpinizmą, kai tai praktiškiausias ir labiausiai kontroliuojamas būdas. Prieiga parenkama pagal užduotį ir gelbėjimo planą; įrenginio stabdymo bei energijos šaltinių atjungimo poreikis vertinamas atskirai.
Ar tikrinate ir sausumos, ir jūrines konstrukcijas?
Taip. „Gridinta“ atlieka inspektavimo darbus tiek sausumoje, tiek jūroje. Inspektavimo būdas pritaikomas prie konstrukcijos, prieigos sąlygų, aplinkos poveikio ir užsakovo priežiūros ar atitikties reikalavimų.
Ar NDT padeda išvengti gedimų ir neplanuotų prastovų?
Taip. Neardomoji kontrolė plačiai naudojama paslėptiems defektams nustatyti, kol jie netapo kritiniai. Ankstyvas aptikimas padeda operatoriams planuoti remontą, mažinti riziką, laikytis reikalavimų ir išvengti netikėtų prastovų dėl neaptiktų konstrukcijos ar suvirinimo siūlių problemų.
Kas gali būti pateikiama inspektavimo ataskaitoje?
Pagal sutartą apimtį ataskaitoje gali būti patikrintų zonų sąrašas ir identifikavimo duomenys, taikyti metodai, rezultatai, matavimai, nuotraukos ir nustatytų neatitikčių registras.
Kokią informaciją pateikti dangų inspektavimo užklausai?
Pateikite konstrukcijos ir dangos sistemos duomenis, specifikacijas, tikrinamas zonas, ankstesnių patikrų informaciją, pageidaujamus bandymus ir priėmimo kriterijus.
Kaip ataskaitoje pažymimos nepatikrintos vietos ir metodo ribos?
Ataskaitoje atskiriamos patikrintos zonos, į užsakymą neįtrauktos vietos ir sutartos, bet nepasiektos zonos. Pastarosioms nurodoma vieta, nepatikrinimo priežastis ir reikalingas tolesnis veiksmas. Taip pat įrašomi paviršiaus, geometrijos, temperatūros ar prieigos apribojimai. Nepatikrinta vieta nežymima kaip tinkama ar neturinti defektų.
Kas nustato metodą, aprėptį ir priėmimo kriterijus?
Užsakovas pateikia objekto techninius ir projekto reikalavimus; patikros planą su paskirtu kompetentingu specialistu reikia suderinti prieš darbą. Jame įvardijami metodai, tikrinamos zonos, priėmimo kriterijai ir vertinimo atsakomybė. Sprendimas dėl remonto ar tinkamumo eksploatuoti priskiriamas užsakovo paskirtam atsakingam asmeniui.
