Vėjo jėgainių bokštų suvirinimo siūlių patikra ir inžinerinis vertinimas

Vėjo jėgainės bokšto suvirinimo siūlių patikra turi nustatyti konkrečių konstrukcinių jungčių būklę ir pateikti duomenis inžineriniam sprendimui. Pirmiausia reikia bokšto projekto, siūlių schemos, patikros tikslo ir vertinimo kriterijų. Neardomieji bandymai parenkami pagal įtariamą pažeidimą bei prieinamą geometriją, o ataskaitoje nurodoma, kas iš tikrųjų ištirta. Vizualinis požymis, paviršinio tyrimo indikacija ir konstrukcijos vertinimas atsako į skirtingus klausimus.

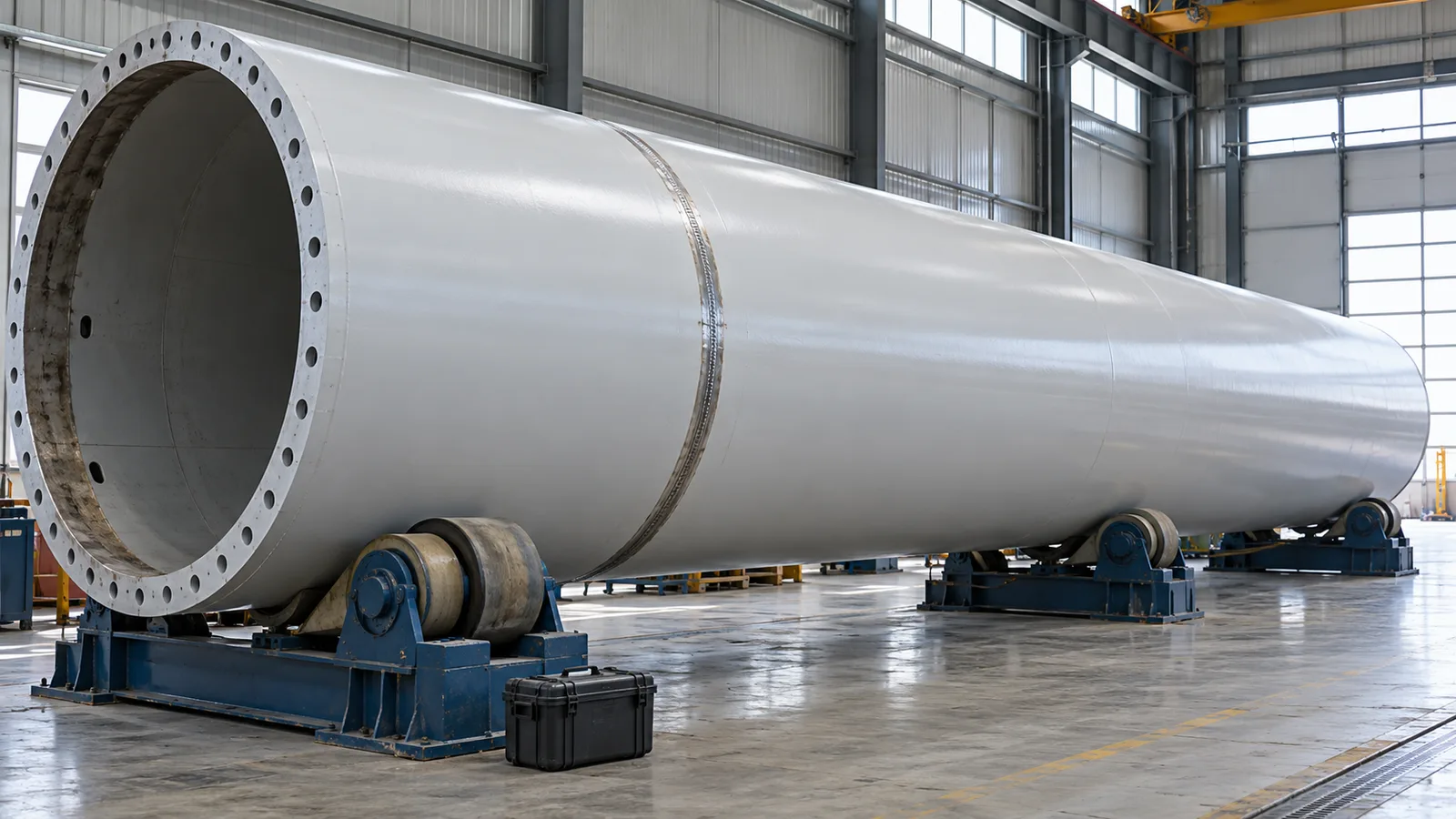

Apibrėžkite bokšto mazgą ir patikros tikslą

Plieniniame vamzdiniame bokšte yra skirtingų suvirintų mazgų: žiedinių siūlių tarp korpuso žiedų, išilginių korpuso siūlių, korpuso ir flanšo jungčių, vietinių mazgų prie angų ar tvirtinamų detalių. Skiriasi jų geometrija, prieiga ir apkrovų perdavimo paskirtis. Užduoties „patikrinti bokšto siūles“ nepakanka: reikia nurodyti jungtis, tikrinamas puses, apimtį ir pasirinkimo priežastį. Flanšinėje jungtyje esantys varžtai tikrinami pagal atskirą užduotį; gretimos siūlės tyrimas jų būklės nenustato.

DNV-ST-0126 apima vėjo jėgainių atraminių konstrukcijų projektavimo principus ir gali būti sutartinis projektavimo, gamybos, montavimo bei eksploatacinės patikros pagrindas. Vieša standarto apžvalga nepakeičia konkrečiam projektui taikomos redakcijos ir reikalavimų. Prieš pasirenkant priėmimo kriterijus reikia nustatyti, kokie projektiniai dokumentai, gamintojo instrukcijos, patikros specifikacija ir inžineriniai sprendimai taikomi būtent šiam bokštui.

Gamybos kokybės patikra ir tyrimas eksploatuojamoje jėgainėje turi skirtingus tikslus. Pirmoji nustato atitiktį gamybos reikalavimams. Antrasis gali būti skirtas į įtrūkį panašiam radiniui, žinomai konkretaus jėgainių modelio problemai, įvykio pasekmėms ar tolesnio naudojimo klausimui. Gamybos protokolai padeda sudaryti pradinį vaizdą, tačiau neįrodo dabartinės bokšto būklės. Platesnį objekto kontekstą aptaria senstančių vėjo jėgainių vertinimo straipsnis.

Kodėl dėl nuovargio reikia vertinti daugiau nei išvaizdą

Vėjo jėgainės atraminę konstrukciją veikia kintamos apkrovos. Suvirinto mazgo nuovargio vertinimas susijęs su pasikartojančiais įtempiais ir įtrūkio raida, o ne vien paviršiaus išvaizda. TWI paaiškinime apie suvirintų jungčių nuovargį aptariama vietinių įtempių koncentracijų ir įtrūkių augimo reikšmė. Todėl kartu su išmatuotu dydžiu svarbios radinio vieta ir kryptis. Vien nedidelis matomos linijos ilgis neleidžia jos laikyti nepavojinga.

Patikros komanda turi aprašyti stebimus požymius, per anksti nepriskirdama jiems pažeidimo mechanizmo. Liniją dangoje gali reikėti ištirti, tačiau ji dar neįrodo plieno įtrūkio. Gerai atrodantis išorinis paviršius savo ruožtu nepatvirtina neprieinamos siūlės šaknies būklės. Užrašykite įtariamą mechanizmą, jį pagrindžiančius duomenis ir likusius neaiškumus, kad inžinerinis vertinimas prasidėtų nuo atsekamų stebėjimų.

Parinkite metodą pagal konkretų klausimą

• Vizualinė apžiūra: nustatoma jungties vieta, matoma būklė, dangos pažeidimai, korozija ir prieinamas siūlės profilis. Užrašomos apšvietimo, prieigos bei paviršiaus ribos. Vizualinė apžiūra nenustato viso siūlės storio vidinės būklės.
• Magnetinių dalelių bandymas: svarstomas ieškant paviršinių ar arti paviršiaus esančių nevientisumų feromagnetiniame pliene. TWI nurodo, kad jo negalima taikyti austenitiniam nerūdijančiam plienui ar ten, kur yra stora dažų danga. Šis metodas nepakeičia tūrinio tyrimo, kai klausimas susijęs su jungties vidumi.
• Sūkurinių srovių bandymas ir ACFM: svarstomi siūlių kraštų atrankiniam tikrinimui nenuimant dangos. ISO 17643:2015 apima sūkurinių srovių bandymą paviršiniams ir arti paviršiaus esantiems plokštuminiams nevientisumams aptikti, daugiausia feritinėse medžiagose, dengtose ar nedengtose siūlėse gamybos ir eksploatavimo metu. BINDT kintamosios srovės lauko matavimo (ACFM) apžvalgoje aprašoma, kaip per nelaidžias apsaugines dangas aptinkami ir įvertinami paviršiniai įtrūkiai, tačiau popaviršiniai defektai patikimai neaptinkami. Nė vienas šių metodų netiria viso siūlės tūrio, todėl vidiniams defektams ar radinio gyliui sienelėje ištirti vis tiek reikia ultragarsinio bandymo.
• Ultragarsinis bandymas: įprasti arba tinkamai kvalifikuoti pažangūs metodai svarstomi vidiniams radiniams ir jų mastui tirti. ISO 17640:2018 nustato rankinio ultragarsinio bandymo technikas ir bandymo lygius ne plonesnėms kaip 8 mm lydomojo suvirinimo jungtims, daugiausia visiškai įvirintoms feritinio plieno siūlėms. Procedūra turi atsižvelgti į mazgo geometriją, medžiagos storį, skenavimo paviršius ir svarbias galimų pažeidimų kryptis.
• Metodų derinimas: kai vieno metodo nepakanka, derinami papildantys tyrimai. Neprieinamos vietos ir techniniai apribojimai aiškiai dokumentuojami; dalinai ištirta jungtis neturi būti pristatoma kaip visiškai patikrinta.

TWI techniniuose DUK apie magnetinių dalelių bandymą ir ultragarsinį bandymą apibendrinami kiekvieno metodo principai ir ribos. Užsakant darbą reikia prašyti atsakingo NDT specialisto pagrįsti procedūros tinkamumą konkrečiam bokšto mazgui. Vien metodo pavadinimas, prietaiso modelis ar prieigos kvalifikacija neįrodo, kad bus pasiekta reikiama tyrimo aprėptis.

Paviršius ir prieiga yra patikros plano dalis

Savo objekte reikia nustatyti, ar pasiekiami skenavimo paviršiai ir ar jų dangos būklė leidžia taikyti pasirinktą metodą. TWI ultragarsinio bandymo DUK nurodoma, kad atšokusias nuodegas ar dažus reikia pašalinti, o švarūs, gerai sukibę dažai gali būti palikti; procedūroje turi būti nurodyta, kas taikoma konkrečiai jungčiai. Bet koks paviršiaus paruošimas ar dangos pašalinimas turi būti suderintas, prireikus numatant ir jos atkūrimą.

Darbo vietą reikia planuoti taip pat atidžiai kaip tyrimą. Vidinės aikštelės, kabeliai, kopėčios ir bokšto siena gali riboti zondo judėjimą bei matomumą. Išorinei prieigai galioja kitos darbo sąlygos. Pagal objekto darbų sistemą nustatomi jėgainės darbo režimas, atjungimas, leidžiama prieiga, įrangos valdymas ir gelbėjimo priemonės. Galimybė pasiekti siūlę dar nereiškia, kad aplink ją pakaks vietos numatytai procedūrai atlikti.

Kokius duomenis perduoti inžineriniam vertinimui

1. Objekto ir jungties tapatybė: jėgainės numeris, bokšto sekcija, siūlės žymuo, aukštis ir pakartojama padėties aplink bokštą žymėjimo sistema. Apžvalginė nuotrauka ar brėžinys turi padėti kitai komandai radinį rasti iš naujo.
2. Patikros pagrindas: tikslas, procedūra ir jos redakcija, taikomi kriterijai, metodui reikalinga personalo kvalifikacija, įrangos identifikavimas ir reikalaujami kalibravimo ar patikrinimo įrašai.
3. Faktinė aprėptis: tirta pusė, ilgis ar plotas, prireikus skenavimo kryptys, neprieinami ruožai, paviršiaus paruošimas, dangos būklė ir nukrypimai nuo sutartos užduoties.
4. Radinio įrašas: unikalus numeris, pirminiai duomenys, pažymėti vaizdai, išmatuota vieta ir matmenys, matavimo būdas bei neapibrėžtumas. Stebėjimai atskiriami nuo jų interpretacijos.
5. Veiksmai ir uždarymas: vertintojas, sprendimas, reikalingi papildomi tyrimai ar stebėsena, eksploatavimo sprendimo nuoroda ir duomenys, kurių reikia radiniui uždaryti.

Šie dokumentai turi papildyti esamą jėgainės patikrų istoriją. Nuoseklus vietos žymėjimas leidžia atskirti naują radinį nuo jau žinomo. Jei vėlesnėje patikroje taikomas kitas tyrimo ar matmenų nustatymo būdas, tai reikia įvertinti prieš teigiant, kad radinys padidėjo. Bendresnius terminus ir ataskaitos principus paaiškina suvirinimo siūlių defektų bei patikros metodų vadovas.

Perduokite radinius vertinti pagal projekto priėmimo kriterijus

Į įtrūkį panašus radinys apkrovas perduodančioje jungtyje turi būti nedelsiant perduotas pagal sutartą eskalavimo tvarką. Atsakingas inžinerinis vertintojas sprendžia, ar reikia patvirtinamojo tyrimo, eksploatavimo apribojimų, remonto ar stebėsenos. Tam gali reikėti mazgo brėžinių, medžiagų duomenų, apkrovų istorijos, ankstesnių remontų ir patikros aptikimo bei matmenų nustatymo ribų. Inspektoriaus surinkti duomenys padeda priimti sprendimą, bet nepakeičia vertinimo.

Negalima tiesiog pritaikyti bendro „leistino įtrūkio ilgio“ ar kitos jėgainės patikros intervalo. Gamybinės kokybės priėmimas ir eksploatacinio radinio inžinerinis vertinimas turi skirtingą paskirtį. Pasirinkus stebėseną reikia raštu nustatyti metodą, peržiūros datą ir pakartotinio vertinimo sąlygas. Pasirinkus remontą reikia patvirtinto remonto plano, vėlesnės patikros ir dokumentuoto sprendimo dėl eksploatavimo.

Šaltiniai

Šaltiniai patikrinti 2026 m. spalio 25 d.: DNV-ST-0126 apžvalga, TWI apie suvirintų jungčių nuovargį, TWI DUK apie magnetinių dalelių bandymą, TWI DUK apie ultragarsinį bandymą, ISO 17640:2018, ISO 17643:2015 ir BINDT apie kintamosios srovės lauko matavimą.
